Đèn led ngày càng được ưa chuộng nhờ vào hiệu suất chiếu sáng vượt trội, tuổi thọ cao cùng với khả năng tiết kiệm năng lượng khi sử dụng, thế nhưng không phải ai cũng hiểu rõ hệ thống ký hiệu kỹ thuật xuất hiện trên bao bì của sản phẩm, sơ đồ mạch điện hay các tài liệu lắp đặt sản phẩm, qua bài viết này cùng mình đi tìm hiểu các cách đọc và giải mã các ký hiệu đèn led một cách dễ hiểu và chính xác nhất nhé.
Tổng quan về các ký hiệu của đèn led
Ký hiệu đèn LED là hệ thống các biểu tượng, mã thông số và ký hiệu kỹ thuật dùng để mô tả đặc điểm, chức năng và điều kiện vận hành của thiết bị chiếu sáng sử dụng diode phát quang (LED – Light Emitting Diode). Những ký hiệu này thường xuất hiện trong bản vẽ mạch điện, nhãn dán sản phẩm, tài liệu hướng dẫn lắp đặt và cả trên bao bì.
Chúng không chỉ là ký hiệu hình học trong sơ đồ điện tử mà còn bao gồm nhiều mã số thể hiện các yếu tố quan trọng như: công suất, điện áp, độ rọi, chỉ số hoàn màu (CRI), khả năng chống bụi nước (IP), cùng các tiêu chuẩn an toàn quốc tế (CE, RoHS…). Nhờ đó, người dùng có thể nắm bắt chính xác tính năng và phạm vi ứng dụng của sản phẩm.
Việc hiểu và áp dụng đúng ký hiệu đèn LED giúp đảm bảo thiết bị hoạt động hiệu quả, an toàn và bền bỉ. Đồng thời, nó còn hạn chế tối đa sai sót khi lắp đặt, đặc biệt trong những hệ thống chiếu sáng quy mô lớn hoặc ở các môi trường khắt khe như công nghiệp, công cộng và ngoài trời.
Các loại ký hiệu đèn LED phổ biến
Tùy vào từng ứng dụng, ký hiệu đèn LED mang ý nghĩa khác nhau, từ sơ đồ kỹ thuật điện cho đến thông số trên bao bì sản phẩm.

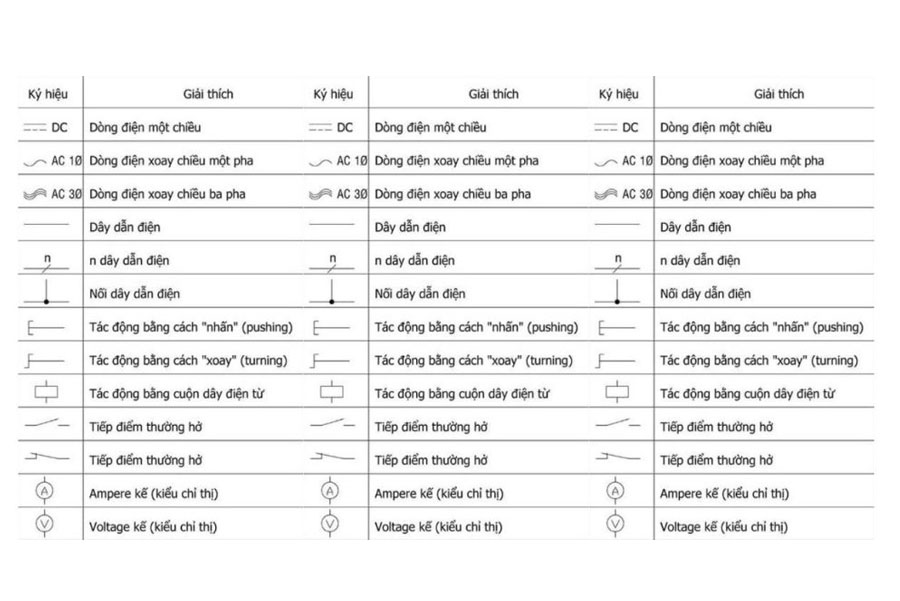

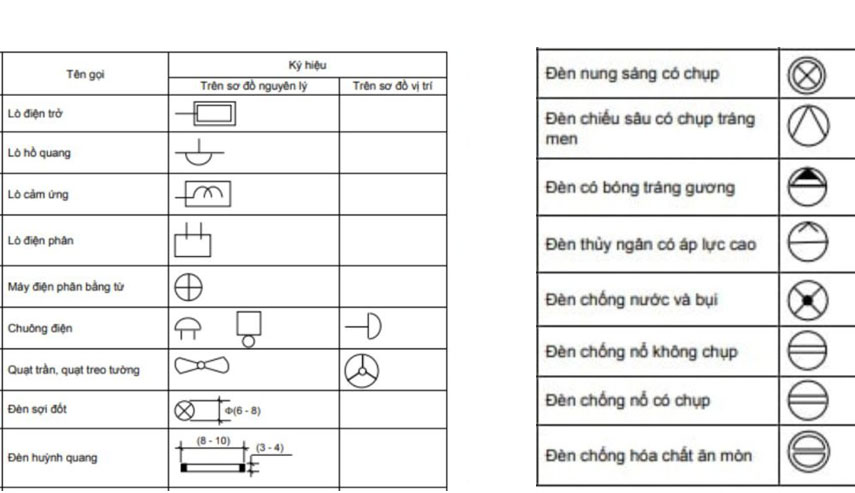

Ký hiệu đèn LED trong sơ đồ mạch điện
Trong thiết kế và thi công, ký hiệu đèn LED trên sơ đồ mạch điện giúp kỹ sư, thợ điện dễ dàng xác định vị trí và chức năng của thiết bị.
- Ký hiệu điện trong dân dụng:
Xuất hiện trong bản vẽ kỹ thuật, sơ đồ lắp đặt hoặc thiết bị đóng cắt. Mỗi ký hiệu thể hiện một thiết bị hoặc một điểm kết nối cụ thể, đảm bảo sự chính xác khi lắp đặt và vận hành. - Ký hiệu điện trong công nghiệp:
Có mức độ phức tạp cao hơn do yêu cầu kỹ thuật và tính tự động hóa. Tuy vậy, việc nắm vững một số ký hiệu cơ bản đã đủ để tiếp cận và hiểu sơ đồ công nghiệp ở mức cơ bản.
Ký hiệu trên thân đèn và bao bì sản phẩm
Trên nhãn hoặc bao bì đèn LED, các thông số kỹ thuật thường được viết tắt, giúp người dùng nhanh chóng nắm bắt hiệu năng và đặc điểm sản phẩm:
- W (Watt): Công suất tiêu thụ
- lm (Lumen): Quang thông – tổng lượng ánh sáng phát ra
- lm/W: Hiệu suất phát quang
- cd (Candela): Cường độ sáng theo hướng
- lx (Lux): Độ rọi trên một diện tích
- ° (Độ): Góc chiếu sáng
- K (Kelvin): Nhiệt độ màu – ánh sáng vàng ấm, trung tính hoặc trắng lạnh
- CRI (Ra): Chỉ số hoàn màu – độ trung thực màu sắc
- h (giờ): Tuổi thọ hoạt động
Ngoài ra, đèn LED cũng phân loại theo công nghệ chip LED:
- SMD (Surface Mounted Diode): Dễ lắp ráp, phổ biến trong chiếu sáng dân dụng
- COB (Chip on Board): Ánh sáng đồng đều, thích hợp cho không gian yêu cầu độ rọi cao
- DIP (Dual In-line Package): Công nghệ cũ, thường dùng cho biển quảng cáo ngoài trời
Ký hiệu về nguồn điện
- V (Volt): Điện áp hoạt động
- A (Ampere): Cường độ dòng điện
- Dải điện áp: Khả năng thích ứng với hệ thống điện khác nhau
Ký hiệu tiêu chuẩn và chứng nhận chất lượng
Các ký hiệu này thể hiện mức độ tuân thủ quy định, an toàn và tính thân thiện môi trường:
|
Ký hiệu |
Ý nghĩa chính |
|
CE |
Đạt tiêu chuẩn an toàn Châu Âu |
|
RoHS |
Không chứa chất độc hại (chì, thủy ngân) |
|
UL |
Kiểm định an toàn của Hoa Kỳ |
|
ENEC |
Chứng nhận chất lượng tại Châu Âu |
|
CCC |
Chứng nhận bắt buộc tại Trung Quốc |
|
VDE |
Tiêu chuẩn kỹ thuật của Đức |
|
IP65/IP67 |
Khả năng chống bụi và nước theo cấp độ IP |
|
FCC |
Không gây nhiễu sóng vô tuyến (chuẩn Mỹ) |
|
Energy Star |
Sản phẩm tiết kiệm năng lượng |
Chỉ số IP (Ingress Protection)
- Ký hiệu: IPXX (ví dụ: IP65, IP67)
- Biểu thị khả năng chống bụi và chống nước của đèn.
- Số đầu tiên (chống bụi): từ 0 (không bảo vệ) đến 6 (chống bụi hoàn toàn)
- Số thứ hai (chống nước): từ 0 (không bảo vệ) đến 8 (ngâm được dưới nước)
- Ví dụ: IP65 → chống bụi hoàn toàn, chống tia nước mạnh.
Tiêu chuẩn an toàn & môi trường
- CE: Sản phẩm tuân thủ tiêu chuẩn an toàn Châu Âu
- RoHS: Không chứa chất độc hại (chì, thủy ngân, cadimi…)
- UL: Được tổ chức an toàn Hoa Kỳ kiểm định
- ENEC: Chứng nhận chất lượng cho thị trường Châu Âu
- CCC: Chứng nhận bắt buộc tại Trung Quốc
- VDE: Tiêu chuẩn kỹ thuật nghiêm ngặt của Đức
- FCC: Không gây nhiễu sóng vô tuyến (chuẩn Mỹ)
- Energy Star: Đèn tiết kiệm năng lượng, thân thiện môi trường
Nhiệt độ hoạt động (ký hiệu: Ta / Tc)
- Ta (Ambient Temperature): Nhiệt độ môi trường xung quanh mà đèn có thể hoạt động ổn định
- Tc (Case Temperature): Nhiệt độ cao nhất cho phép tại điểm thử nghiệm trên thân đèn hoặc chip LED
- Nếu vượt quá ngưỡng, tuổi thọ và hiệu suất đèn sẽ giảm đáng kể
Hệ số công suất (Power Factor – PF)
- Ký hiệu: PF
- Thể hiện mức độ sử dụng điện hiệu quả của đèn.
- PF ≥ 0.9 → đèn chất lượng cao, ít gây hao phí điện năng
- PF thấp → hiệu suất kém, gây tổn thất điện trên lưới
Thời gian khởi động (Switch-on Time)
- Thường ký hiệu bằng tᵒⁿ
- Cho biết thời gian đèn đạt được 100% quang thông sau khi bật.
- LED thường có tᵒⁿ gần như tức thì (<0,5 giây), lợi thế hơn hẳn so với huỳnh quang hay sợi đốt.
Khả năng điều chỉnh độ sáng (Dimmable)
- Nếu trên bao bì có ký hiệu dimmable, đèn có thể dùng với chiết áp hoặc bộ điều khiển để thay đổi độ sáng.
- Ngược lại, nếu không có ký hiệu này, việc gắn dimmer có thể gây chập hoặc hỏng đèn.
Khả năng chống va đập (IK Rating)
- Ký hiệu: IKXX (ví dụ: IK08, IK10)
- Cho biết mức độ chịu lực cơ học của vỏ đèn (từ IK00 – không bảo vệ, đến IK10 – chịu lực mạnh 20 Joule).
- Quan trọng khi lắp đèn ở môi trường công cộng, dễ bị tác động cơ học.
Tại sao cần quan tâm đến ký hiệu đèn LED?
Ký hiệu đèn LED không chỉ mang tính “thông tin” mà còn là cơ sở để đảm bảo hiệu quả, độ bền và sự an toàn trong suốt quá trình sử dụng. Việc hiểu rõ và quan tâm đến ký hiệu đem lại những lợi ích cụ thể:\
Đối với người mua
- Chọn đúng sản phẩm phù hợp nhu cầu: Biết công suất (W), quang thông (lm), nhiệt độ màu (K), CRI… giúp chọn đèn đúng với diện tích, công năng của phòng (phòng ngủ, phòng khách, văn phòng, xưởng sản xuất…).
- Đảm bảo chất lượng ánh sáng: Tránh các vấn đề như ánh sáng quá yếu, màu ánh sáng không hợp, gây chói mắt hoặc thiếu tự nhiên.
- Tiết kiệm chi phí lâu dài: Thông số về hiệu suất (lm/W), tuổi thọ (h), chỉ số tiết kiệm năng lượng (Energy Star) cho phép tính toán chi phí vận hành và bảo trì, hạn chế lãng phí điện
Đối với người lắp đặt và kỹ sư thi công
- Lắp đặt chính xác và an toàn: Hiểu ký hiệu về điện áp (V), dòng điện (A), hệ số công suất (PF), chỉ số IP/IK giúp chọn đúng loại đèn và phương án đấu nối.
- Đảm bảo độ bền thiết bị: Việc chọn sai thông số có thể dẫn đến đèn nhanh hỏng, chập điện hoặc giảm tuổi thọ.
- Tuân thủ tiêu chuẩn kỹ thuật: Các chứng nhận CE, RoHS, UL, VDE… là căn cứ đảm bảo sản phẩm đạt chuẩn an toàn quốc tế, đặc biệt quan trọng trong các công trình công cộng và công nghiệp.
Đối với môi trường và cộng đồng
- Tiết kiệm năng lượng: Đèn đạt chuẩn Energy Star hay có hiệu suất cao sẽ giảm tải cho hệ thống điện.
- Bảo vệ sức khỏe và môi trường: Ký hiệu RoHS đảm bảo đèn không chứa chất độc hại, an toàn khi sử dụng và xử lý rác thải.
Trên đây, các bạn đã được tham khảo tổng hợp các ký hiệu của đèn led và ý nghĩa của từng ký hiệu này trong cuộc sống, nếu có bất kỳ thắc mắc hay câu hỏi gì bạn vui lòng để lại thông tin của bài viết và liên hệ qua số hotline hoặc đến các showroom của nhamaydenled để được tư vấn và báo giá phù hợp về sản phẩm này nhé.
