Trong thiết kế điện dân dụng hiện đại, sự tiện nghi không chỉ đến từ các thiết bị đắt tiền mà còn xuất phát từ những giải pháp thông minh nhỏ nhất. Bạn đã bao giờ cảm thấy bất tiện khi phải leo lên tầng tắt đèn cầu thang rồi lại mò mẫm trong bóng tối để đi xuống? Hay việc phải rời khỏi chiếc giường ấm áp để tắt đèn phòng ngủ? Giải pháp cho tất cả những phiền toái đó chính là công tắc đảo chiều.
Công tắc đảo chiều là gì?
Công tắc đảo chiều (hay còn được gọi là công tắc 2 chiều, công tắc 3 cực) là một thiết bị điện được thiết kế đặc biệt để điều khiển đóng/ngắt một thiết bị (thường là bóng đèn) từ hai vị trí khác nhau.
Khác với công tắc một chiều thông thường chỉ có nhiệm vụ đóng hoặc ngắt dòng điện tại một điểm duy nhất, công tắc đảo chiều sở hữu cấu tạo phức tạp hơn để tạo ra tính linh hoạt trong mạch điện. Về mặt kỹ thuật, một chiếc công tắc đảo chiều cơ bản bao gồm 3 chân nối dây tương ứng với 3 cực:
1 Cực động (Cực chung – COM): Là cực đầu vào của dòng điện hoặc đầu ra dẫn đến thiết bị tải.
2 Cực tĩnh (L1, L2): Là hai cực chuyển đổi, giúp dẫn dòng điện qua các nhánh khác nhau khi người dùng thao tác bấm công tắc,.
Nhờ cấu tạo 3 cực này, dòng điện có thể được chuyển hướng linh hoạt. Đây là lý do tại sao trong giới kỹ thuật điện, người ta thường gọi nó là “công tắc 3 cực” để phân biệt với công tắc 2 cực (1 chiều) truyền thống,. Hiện nay, trên thị trường có nhiều biến thể như công tắc hai chiều đơn, đôi hoặc ba, nhưng bản chất thiết bị đầu cuối bên trong không thay đổi.
Nguyên lý hoạt động công tắc đảo chiều
Hiểu rõ nguyên lý hoạt động là bước đầu tiên để bạn có thể thực hiện cách đấu công tắc đảo chiều chính xác. Nguyên lý này dựa trên cơ chế chuyển mạch thông minh.
Khi bạn cấp nguồn điện vào cực chung (COM) của công tắc thứ nhất, dòng điện sẽ được dẫn đến một trong hai cực tĩnh (L1 hoặc L2). Tại công tắc thứ hai, hai cực tĩnh này cũng được kết nối tương ứng. Khi bạn tác động vào phím bấm của bất kỳ công tắc nào, cực động sẽ thay đổi vị trí tiếp xúc từ cực tĩnh này sang cực tĩnh kia,.
Cụ thể quy trình diễn ra như sau:
Trạng thái tắt: Mạch hở, dòng điện không thể đi từ nguồn qua hai công tắc để đến bóng đèn.
Trạng thái bật: Khi bạn nhấn công tắc ở vị trí A, mạch điện được nối liền (thông mạch), đèn sáng.
Đảo chiều: Sau đó, khi bạn di chuyển đến vị trí B và nhấn công tắc thứ hai, mạch điện lại bị ngắt (hoặc nối sang nhánh khác làm hở mạch), đèn tắt.
Quá trình này lặp đi lặp lại, cho phép việc bật/tắt thiết bị hoàn toàn độc lập ở cả hai đầu mà không phụ thuộc vào trạng thái của công tắc còn lại,. Đây chính là “phép màu” của mạch điện cầu thang mà chúng ta vẫn sử dụng hàng ngày.
Đối với các loại công tắc đảo chiều thông minh hiện đại (Smart Switch), nguyên lý này đã được nâng cấp. Thay vì đi dây vật lý phức tạp giữa hai công tắc, chúng kết nối với nhau qua sóng không dây (Zigbee, Bluetooth, Wifi) hoặc dây tín hiệu (như chuẩn KNX, CFLink). Khi người dùng thao tác, tín hiệu được gửi về bộ xử lý trung tâm để đồng bộ trạng thái bật/tắt, giúp giảm thiểu việc đi dây điện rườm rà,,.
So sánh công tắc đảo chiều và 1 chiều
Nhiều người vẫn nhầm lẫn giữa hai loại công tắc này. Dưới đây là bảng so sánh chi tiết để bạn dễ dàng phân biệt và lựa chọn:
|
Tiêu chí |
Công tắc 1 chiều (Công tắc thường) |
Công tắc đảo chiều (Công tắc 2 chiều) |
|
Cấu tạo |
Có 2 cực đấu dây: 1 cực vào và 1 cực ra. |
Có 3 cực đấu dây: 1 cực chung (COM) và 2 cực tĩnh,. |
|
Chức năng |
Chỉ có thể bật/tắt thiết bị tại một vị trí duy nhất. |
Điều khiển bật/tắt một thiết bị từ hai vị trí khác nhau,. |
|
Lắp đặt |
Đơn giản, dễ đấu nối. |
Phức tạp hơn, tốn dây dẫn hơn do cần dây liên lạc giữa 2 công tắc,. |
|
Tính tiện dụng |
Thấp, phải di chuyển đến đúng vị trí công tắc để thao tác. |
Cao, linh hoạt, tiết kiệm thời gian và công sức di chuyển,. |
|
Ứng dụng |
Đèn phòng nhỏ, quạt, các thiết bị đơn lẻ. |
Cầu thang, hành lang dài, phòng ngủ lớn, gara,. |
Rõ ràng, công tắc đảo chiều mang lại trải nghiệm người dùng vượt trội hơn hẳn, đặc biệt là trong các ngôi nhà tầng hoặc không gian rộng.
Ứng dụng của công tắc đảo chiều
Không chỉ giới hạn ở cầu thang, công tắc đảo chiều ngày nay được các kiến trúc sư và kỹ sư điện ứng dụng rộng rãi trong nhiều không gian để nâng tầm chất lượng sống:
Hệ thống cầu thang liên tầng: Đây là ứng dụng kinh điển nhất. Bạn bật đèn ở tầng 1 để đi lên, và khi đến tầng 2, bạn tắt đèn ngay tại đó mà không cần quay lại,. Đối với nhà nhiều tầng (3-4 tầng), người ta còn kết hợp thêm công tắc trung gian (công tắc 4 cực) để điều khiển đèn cầu thang từ mọi tầng.
Phòng ngủ master: Một công tắc đảo chiều được đặt ngay cửa ra vào và một cái khác đặt ngay đầu giường (tab đầu giường). Bạn bước vào phòng, bật đèn sáng. Khi đã lên giường đi ngủ, bạn chỉ cần với tay tắt công tắc đầu giường mà không phải dậy đi lại,.
Hành lang dài và Gara: Tại các chung cư, khách sạn hoặc biệt thự có hành lang dài, việc lắp đặt công tắc ở hai đầu hành lang giúp tránh nguy cơ vấp ngã trong bóng tối khi di chuyển,. Tương tự với gara xe, bạn có thể bật đèn từ trong nhà trước khi ra xe và tắt nó khi đã ở ngoài cửa gara.
Điều khiển các thiết bị khác: Ngoài bóng đèn, công tắc này còn được dùng để đảo chiều động cơ, quạt trần hoặc điều khiển máy bơm nước trong các hệ thống tưới tiêu sân vườn,.
Đặc biệt, với xu hướng nhà thông minh (Smarthome), các công tắc đảo chiều thông minh còn cho phép bạn điều khiển rèm cửa, bình nóng lạnh hoặc kích hoạt các kịch bản sống (ăn tối, về nhà) chỉ bằng một nút chạm.
Cách lắp đặt công tắc đảo chiều
Để thực hiện cách đấu công tắc đảo chiều an toàn và hiệu quả, bạn cần tuân thủ nghiêm ngặt các quy tắc kỹ thuật. Dưới đây là hướng dẫn chi tiết dành cho hệ thống điện dân dụng phổ biến nhất (Mạch cầu thang).
Chuẩn bị dụng cụ
2 công tắc đảo chiều (loại 3 cực).
Bóng đèn và đui đèn.
Dây điện (dây nóng, dây nguội và dây trung gian).
Kìm, tua vít, bút thử điện, băng dính cách điện.

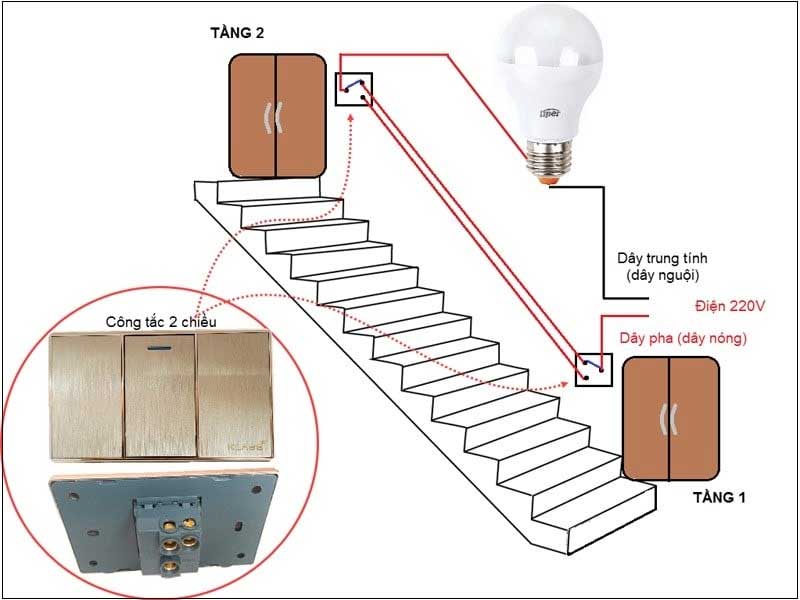

Sơ đồ và các bước đấu nối (Phương pháp chuẩn an toàn)
Đây là phương pháp đi dây phổ biến nhất, đảm bảo an toàn kỹ thuật và dễ dàng bảo trì,,:
Bước 1: Ngắt nguồn điện Luôn ngắt cầu dao tổng hoặc aptomat khu vực thi công và dùng bút thử điện kiểm tra kỹ trước khi chạm vào dây.
Bước 2: Xác định các cực Trên lưng công tắc thường có ký hiệu: Cực chung (thường ký hiệu là 0, L hoặc COM) và 2 cực còn lại (1, 2 hoặc L1, L2).
Bước 3: Đấu nối dây nguồn vào công tắc 1 Lấy dây Pha (dây nóng – L) từ nguồn điện lưới đấu vào cực chung (COM) của công tắc đảo chiều thứ nhất,.
Bước 4: Đấu dây liên lạc giữa 2 công tắc Chạy 2 dây điện riêng biệt nối từ hai cực tĩnh (L1, L2) của công tắc thứ nhất sang hai cực tĩnh (L1, L2) tương ứng của công tắc thứ hai,. Đây là cặp dây “xương sống” giúp mạch đảo chiều hoạt động.
Bước 5: Đấu nối ra bóng đèn Từ cực chung (COM) của công tắc đảo chiều thứ hai, bạn đấu một dây dẫn ra một cực của đui đèn.
Bước 6: Hoàn thiện mạch (Dây nguội) Đầu còn lại của đui đèn sẽ được đấu trực tiếp vào dây Trung tính (dây nguội – N) của nguồn điện tổng,.
Bước 7: Kiểm tra Cấp điện trở lại và thử bật/tắt ở cả hai đầu. Nếu đèn sáng/tắt linh hoạt tại cả hai vị trí, bạn đã thành công.
Lưu ý quan trọng: Tuyệt đối không sử dụng phương pháp “cắt cả dây nóng và dây nguội” (cách đấu tắt 2 đầu dây pha/nguội vào 2 cực tĩnh). Mặc dù cách này tiết kiệm dây nhưng cực kỳ nguy hiểm, dễ gây chập cháy nổ khi thiết bị hỏng hóc và không đảm bảo an toàn khi sửa chữa,.
Lắp đặt công tắc đảo chiều thông minh
Đối với công tắc thông minh, việc đấu nối đơn giản hơn nhiều về mặt vật lý nhưng cần cấu hình phần mềm:
Cấp dây Nóng (L) và Nguội (N) để nuôi nguồn cho cả 2 công tắc thông minh.
Đấu dây tải (dây đèn) vào một trong hai công tắc (Công tắc A). Công tắc còn lại (Công tắc B) chỉ cần cấp nguồn, không cần đấu dây đèn.
Sử dụng ứng dụng (App) trên điện thoại để “liên kết” (pair) hai công tắc này với nhau thông qua kịch bản đảo chiều,,.
Việc hiểu rõ công tắc đảo chiều là gì và nắm vững kỹ thuật lắp đặt không chỉ giúp bạn kiến tạo một không gian sống tiện nghi mà còn đảm bảo an toàn tuyệt đối cho hệ thống điện gia đình. Hy vọng bài viết này đã cung cấp cho bạn những kiến thức hữu ích để áp dụng vào thực tế.
